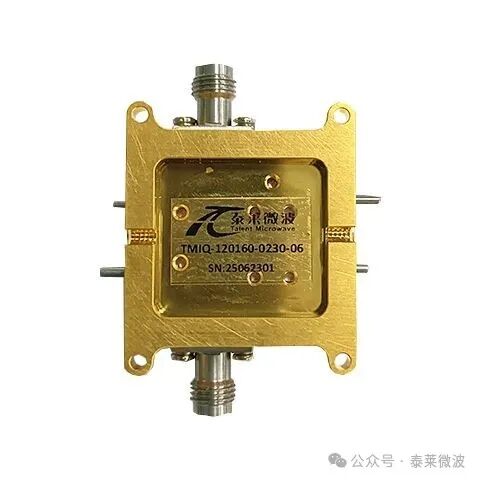

泰萊微波隆重推出120-160GHz IQ二次諧波混頻器TMIQ-120160-0230-06震撼發布。
在毫米波通信、雷達探測和高速數據傳輸領域，高頻、高精度、寬帶寬的信號處理設備至關重要。這款高性能 120-160GHz IQ二次諧波混頻器，具備超寬中頻帶寬、卓越的IQ平衡性能，可以大幅度提升射頻系統性能，降低系統調試難度。

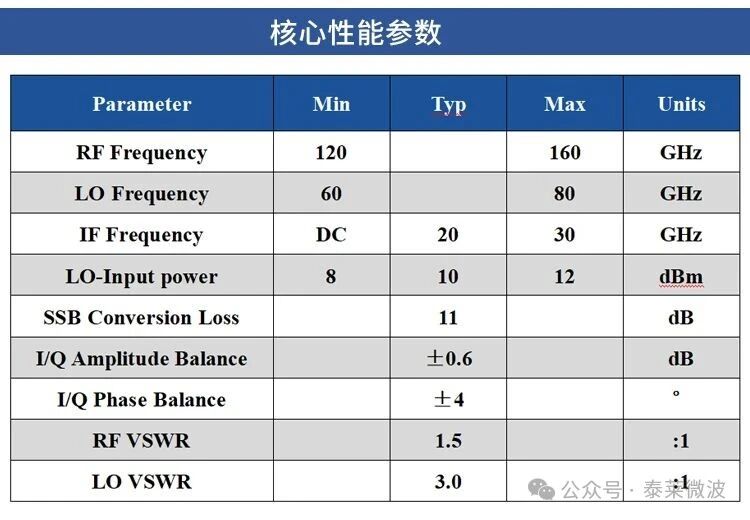

技術亮點:
1. 二次諧波混頻，降低LO頻率需求
傳統的混頻器在120-160GHz頻段需要極高的LO頻率，而本產品采用二次諧波混頻技術，僅需60-80GHz本振輸入，大幅降低系統設計難度和成本。
2. DC-30GHz超寬中頻，適應多場景應用
支持從中頻DC至30GHz的寬頻帶輸出，適用于毫米波通信、太赫茲成像、衛星通信、雷達系統 等多種應用場景，提供極高的靈活性。
3. 卓越的IQ平衡性能
幅度不平衡度僅±0.6dB，確保I/Q兩路信號高度一致，減少調制誤差。
相位不平衡度僅±4°，保障精準的正交特性，提高信號解調質量。

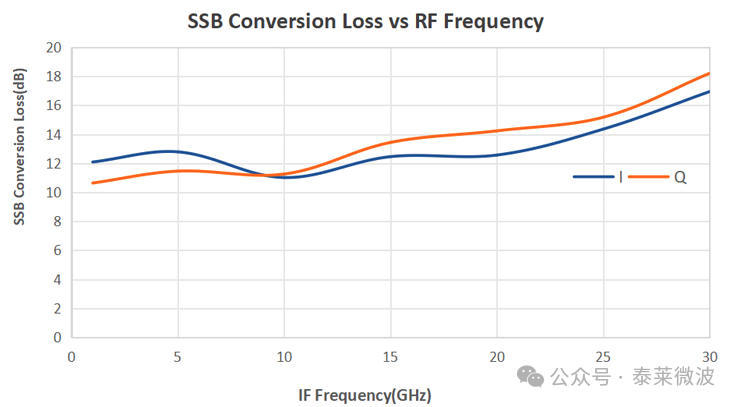

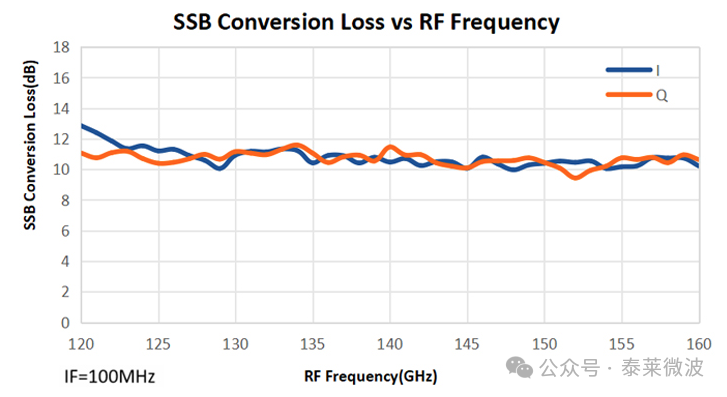

4. 低變頻損耗，優化系統噪聲性能
變頻損耗低至11dB，減少信號衰減，提升系統整體信噪比（SNR），尤其適合高靈敏度接收機應用。
典型應用場景：
1.6G及太赫茲通信：
i.典型原理框圖
ii.優勢：
√太赫茲頻段適配
6G可能采用太赫茲頻段，IQ混頻器通過正交調制/解調，可以直接處理高頻信號，避免傳統混頻器在多級變頻中的復雜度。
√大帶寬支持
6G信道帶寬可能達到數GHz，IQ架構通過基帶I/Q兩路并行處理，可以高效覆蓋寬頻帶，滿足超高速率的需求。
√復雜調制格式
6G需要支持高階調制，IQ混頻器通過精確控制幅度和相位，實現高頻譜效率傳輸。
√零中頻架構
IQ混頻器的零中頻架構可以直接實現基帶頻率，減少了中頻組件，降低了硬件復雜度。同時，鏡像頻率與信號本身重疊，通過數字算法校正IQ不平衡即可消除，無需外部濾波。
2.雷達與成像：

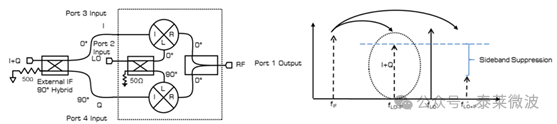

IQ混頻器在雷達與成像中應用同樣依賴于IQ混頻器本身的優勢，包括幅度相位一致性、零中頻架構等特點。除此以外，在外部通過90度電橋?qū)崿F(xiàn)單邊帶混頻器，實現邊帶抑制。
在雷達應用中邊帶抑制可以減少發射信號對接收機的帶內干擾，并且減少了非線性諧波，提升雷達的動態范圍。增強目標檢測靈敏度，抑制無用邊帶后，接收機的有效信號功率占比提升，在檢測微弱目標時，可降低虛警率。在脈沖多普勒雷達中，邊帶抑制可以使低俗目標的多普勒頻移更易識別?？梢灾С謴?fù)雜波形與調制，通過控制I/Q信號的幅度和相位，可以選擇性生成上邊帶或下邊帶，靈活適應不同雷達模式等。
結語：
這款120-160GHz IQ二次諧波混頻器憑借其超寬頻帶、低損耗、高IQ平衡度等優勢，將成為毫米波和太赫茲領域的關鍵器件。無論是前沿科研還是商業應用，它都能提供卓越的性能支持！
